机加工车间

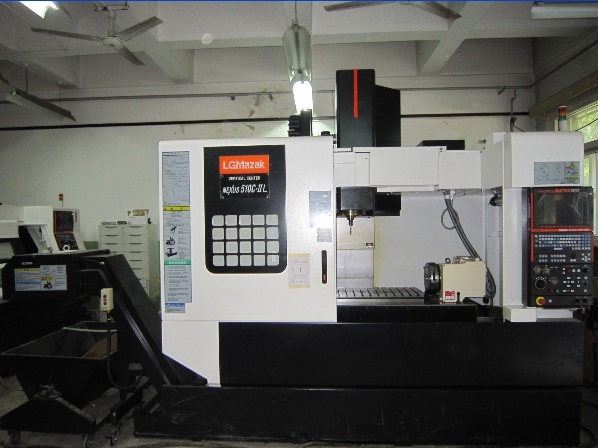

立式加工中心VCN510C IIL
工作台尺寸:1300mm×550mm
行程:X轴1050mm,Y轴510mm,Z轴510mm
主轴:转速40~12000rpm,输出扭矩95.5N·m/65.1N·m/47.7N·m(10min/30min/连续)
定位精度:X轴Y轴Z轴0.012mm
重复定位精度:X轴Y轴Z轴0.008mm
刀库:容量30,最大刀具重量8kg,最大刀具直径φ80mm,换刀时间1.3S/2.9S(刀对刀/切屑对切屑)
快速移动速度:X轴Y轴Z轴36000mm/min(AC 伺服驱动)
进给速度:1~8000mm/min
机床重量:6900kg
电源容量(连续/10 分钟):21.7KVA/33kVA
外型尺寸(长×宽×高):2835×2880×2843mm
气源要求:200L/min,0.5~0.9Mpa
电源要求:3相380V+10%~-15%,50Hz
冷却系统:容积250L,流量18L/min





数控车床QTN250IIL/500U
最大回转直径(床身/床鞍):610mm/350mm
最大加工直径:350mm
最大加工长度:483mm
主轴通孔直径:88mm
行程:X轴190mm,Z轴行程 515mm
主轴:输出功率(30min/连续)26kw/22kw,端部形式 JISA2-8,转速135-4000rpm
卡盘:10寸中空
刀塔:刀具容量12把,刀具分度时间 0.2秒/位
车刀刀体尺寸:25mm
最大镗刀直径:40mm
进给:X轴快进速度30000mm/min,Z轴快进速度33000mm/min,进给速度 1~8000mm/min
尾座:尾座形式完全可编程尾座,尾座锥孔形式MT5,尾座最大移动量525mm,推力调整范围 1KN~7KN(9级可调)
动力源(连续/30分额定):41.19/47.05KVA

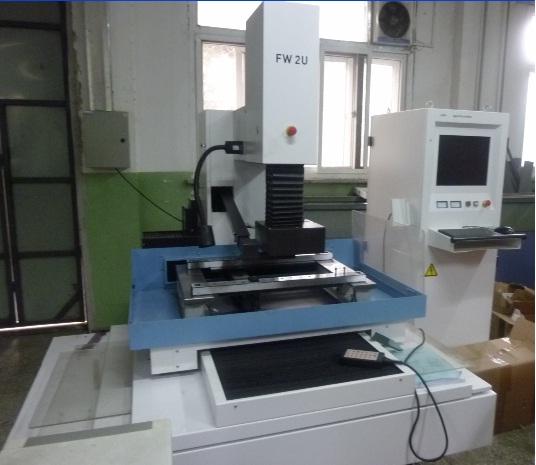

数控高速走丝电火花线切割机床FW2U
(1)机床
XYZ轴行程:500×400×250mm
UV轴行程:±18mm
最大加工锥度/工件厚度:±3°/180mm
电极丝直径:0.12~0.20mm
主机尺寸(长×宽×高):1715×1790×2050
电柜(长×宽×高):685×935×1865
机床总重:2680 kg
(2)工作液槽
最大工件尺寸:800×500×300mm
最大工件重量:600 kg
工作台尺寸(长×宽):800×500mm
工作液槽尺寸(长×宽×高):1200×740×150 mm
(3)工作液箱
过滤精度:10μm
液箱容积:50L
(4)脉冲电源
最大切割效率:180mm2/min
最佳表面粗糙度Ra:≤1.0μm
(5)数控系统
工业PC、80G硬盘、标准PC键盘
通讯接口:USB、LAN、RS232
控制轴数:四轴联动
ISO代码:采用G和M代码生成直线-圆弧-锥度四轴加工程序
