200 4 ~200 5 学年 上 学期期末考试试题（A卷）
| 题 目 | 一 | 二 | 三 | 四 | 五 | 六 | 七 | 八 | 总分数 |
| 分 数 | |||||||||
| 评卷人 |
一、填空题(每空0.5分，共30分)：
1. 环保设备按照功能进行分类，可分为 空气污染治理设备 、水污染治理装置、固体废物处理和处置装置、 噪声与振动控制装置 、环境监测及分析设备、采暖通风设备、热交换设备等等。上述各类设备又可分为若干小类，如水污染控制设备可分为物理法处理装置、 化学法处理装置 、生物化学法处理装置等类型，其中每类还可进一步细分为若干小类。
2.格栅按形状可分为平面格栅、曲面格栅(多为弧形)、 阶梯形格栅 三种；按栅条净间隙可分为 粗格栅 (50-100mm)、中格栅(10-40mm)、细格栅(3-10mm)三种；按除污方式可分为人工除污格栅和 机械除污格栅 两种。
3.污水的重力分离法分为重力沉降法和 浮力浮上法 ，根据水中悬浮固体浓度的高低、固体颗粒絮凝性能(即彼此粘结、团聚的能力)的强弱，沉降(或称沉淀)可分为以下四种类型：自由沉降、絮凝沉降(干涉沉降)、 成层沉降 、压缩(沉降)。
4.按照水在池内的总体流向，普通沉淀池可分 平流式(horizontal flow) 、竖流式(upflow)和 辐流式(radial flow) 三种。根据沉降区内水流的流向，斜板(管)沉淀池分为上向流、 平向流 和下向流三种。
5.常用的排泥装置可分为机械排泥和 静压排泥 两大类，吸泥机和 刮泥机 则是最常用的机械排泥装置。平流式沉淀池的吸泥机在沉淀装置中缓慢移动，直接从池底吸出污泥，排至一旁的污泥槽中；通常采用 泵吸行车吸泥机 、 桁架式虹吸吸泥机 。
6. 加压溶气气浮设备的设计主要包括压力溶气系统、溶气释放系统和 气浮分离系统(气浮池) 三部分。压力溶气系统包括 加压水泵 、空气供给设备(空压机或射流器)、饱和容器(压力溶气罐)、液位自动控制设备等，其中 压力溶气罐 是影响溶气效果的关键设备。溶气释放系统包括 溶气水减压释放装置(即溶气释放器) 和释气水与原水相混合的设备。
7. 气液多相流泵 是Edur气浮设备的核心， 超效浅层气浮 也称 Krofta气浮装置，其在气浮理论上的三大突破是 “零速原理” 、“浅池理论”、新的溶气机理；在传统DAF装置中配备溶气罐，而在Krofta气浮装置中则配备 溶气管(Air Dissolving Tube，ADT) 来提高溶气效率。
8. 为了完成混凝沉淀过程，必须设置：(1)配置和投加 混凝剂 的设备；(2)使混凝剂与原水迅速混合的设备；(3)使细小矾花不断增大的 反应设备 。
9. 机械搅拌澄清池刮泥机目前常用的形式有两种，按传动方式的不同，可分为 套轴式中心传动 刮泥机和 销齿传动 刮泥机。
10. 普通活性污泥法或传统活性污泥法主要由 初次沉淀池 、曝气池、二次沉淀池、 曝气设备 以及 污泥回流设备 等组成，主要构筑物是曝气池和二次沉淀池。
11. 活性污泥法中的曝气过程是一种气液传质过程，描述气液传质过程中阻力规律的理论目前有三种：1926年Whitman提出的 双膜理论 、1935年Higbie提出的浅渗理论和1951年Danckwerts提出的表面更换理论。曝气方式主要分为鼓风曝气、 表面曝气、水下曝气、 氧气曝气 等4大类。
12.立轴式表面曝气机械的成套设备有多种形式，其机械传动结构大致相同，主要区别在于曝气叶轮的结构形式上，有 泵(E)型叶轮 、 倒伞型 、K型叶轮、 平板型叶轮 等。
13.曝气转刷在传动轴上安装有组合式箍紧的矩形窄条片，是 转刷式表面曝气机 的核心部件，主要有Kessener转刷、 笼型转刷 和Mammoth转刷三种，其它产品均是这三种的派生型。 传动轴 一般采用厚壁热轧无缝钢管或不锈钢管加工而成。
14.曝气转盘的充氧能力可通过下面四种方式来调节：a.改变转盘电机的转速(通常采用两级变速)；b.通过调节出水堰的高低来改变 转盘的浸没深度 ； c.增加或减少转盘的盘数；d.改变转盘的 旋转方向
种，其它产品均是这三种的派生型。 传动轴 一般采用厚壁热轧无缝钢管或不锈钢管加工而成。
14.曝气转盘的充氧能力可通过下面四种方式来调节：a.改变转盘电机的转速(通常采用两级变速)；b.通过调节出水堰的高低来改变 转盘的浸没深度 ； c.增加或减少转盘的盘数；d.改变转盘的 旋转方向 。
15.按流化床载体流化动力来源、脱膜方式及床体结构等的不同，好氧生物流化床可分为 两相生物流化床 、三相生物流化床和机械搅动流化床三类。流化床中的载体因液体流速的不同一般呈现固定、 流化 、 流失 三种状态。
16. 生物接触氧化法 (biological contact oxidation process)又称淹没式生物滤池或固定式活性污泥法，是介于 活性污泥法 与 生物滤池 之间的生物膜法工艺，兼有二者的优点。
17.针对传统污泥浓缩脱水工艺存在的缺陷，随着污泥处理技术的进步和工艺发展的需要， 污泥浓缩脱水一体化装置 应运而生。按结构形式来划分，一般有 带式预浓缩/带式脱水 、转鼓转筛浓缩/带式脱水、转筒浓缩/带式脱水、 转筒预浓缩/转鼓离心脱水 等几种形式。
18.袋式除尘器按照清灰方法可分为人工拍打、 机械振打 、 回转反吹 、气环反吹、 脉冲喷吹清灰 、声波清灰等。
19.根据湿式除尘器的净化机理，可以将其大致分为七类： 重力喷雾除尘器 、旋风洗涤器、自激喷雾洗涤器、 板式洗涤器 、填料洗涤器、 文丘里洗涤器 、机械诱导喷雾洗涤器。
20．一般可根据所能产生的进、出口压强差或压强比(称为压缩比)，将气体输送机械分为： 通风机 、 鼓风机 、 压缩机 、 真空泵 等几种。
二、选择题(单项选择题，每题1分，共20分)
1.筛滤设备(screen filter)用于清除污水和雨水泵站以及污水处理厂(站)进水中含有的较大悬浮物，保护后续处理设施的正常运行。下列选项中不属于筛滤设备的是 D 。
A.格栅； B.旋转滤网； C.捞毛机； D.滗水器
2.沉砂池一般设置在泵站或沉淀池之前，用以去除废水中比重较大的无机颗粒，如泥砂、煤渣等。下列选项中不属于沉砂池的是 D 。
A.平流式沉砂池； B.曝气沉砂池 C.钟式沉砂池 D.水力沉砂池
3.下列选项中不属于加压溶气气浮的是 D 。
A.全流程加压溶气气浮； B.回流加压溶气气浮； C.空气升液气浮； D.电解气浮法
4.下列选项中属于过滤式离心机的是 A 。
A.卧式刮刀卸料离心分离机； B.卧螺式离心机； C.碟式离心机； D.管式超速分离机
5.下列选项中不属于活性污泥法的是 D 。
A.渐减曝气法； B.阶段曝气法； C.生物吸附法； D.生物滤池
6.下列选项中属于厌氧反应器的是 D 。
A.生物滤池； B.活性生物滤塔； C.生物接触氧化装置； D.EGSB反应器
7.下列理论中不是用来解释旋风分离器工作机理的是 C 。
A. 沉降分离理论(转圈理论)； B.平衡分离理论（又称筛分理论）； C.连续流理论； D.紊流连续径向混合分离理论
8. 下列选项中不属于机械脱水设备的是 D 。
A. 转鼓真空过滤机； B.板框压滤机; C. 带式压滤机； D.高速消化搅拌机
9.下列选项中不属于电除尘器组成零部件的是 D 。
A.电晕电极； B.集尘极； C.高压供电设备； D.锁气器
10.局部通风系统分为局部进风和局部排风两类。生产实际工作中采用局部排风较多，局部排风净化系统一般不包括 D。
A.集气罩； B.排风管道； C.净化设备; D.降温设备
三、是非判断题(正确者标T，错误者标F，每题1分，共10分)
1.惯性力除尘器在除尘过程中仅仅借助了惯性力作用，没有利用离心力和重力作用。 （ F ）
2.磁分离设备可分为永磁型、电磁型和超导型三类，目前应用比较广泛的是永磁式和超导式。 （ F ）
3.由于机械加速澄清池的池底为圆形，所以刮泥机按照普通圆形刮泥机设计，同时其结构设计也无任何特殊之处。 （ F ）
4.单纯用光处理水，不仅效率不高，而且价格也比较昂贵。因此为了加速光解速率和提高量子产率，常加入氧化剂与光一并作用。光在氧化还原化学反应中能激活基质成激活氧化剂，使反应物产生活泼自由基以改变化学反应的历程，往往使反应速度成十倍、百倍地增加。 （ T ）
5.化学反应所用"药剂"就是电子，其氧化能力和还原能力随电极电位而变化，因此是一种适用范围很宽的氧化剂或还原剂。 （ T ）
6.SBR工艺的一个最显著特点就是将反应和沉淀两道工序放在不同反应器中进行，扩大了反应器的功能。另外，它提供了一种时间程序的污水处理方法，而不是连续流空间程序的污水处理方法。 （ F ）
7.转刷曝气机推动混合液的流速，必须能使混合液中的固体在氧化沟的任何位置均保持悬浮状态。 （ T ）
8.能形成沉降性能良好、活性高的颗粒污泥是UASB反应器的重要特征，但颗粒污泥的培养与成熟并非保证UASB反应器高效稳定运行的关键。 （ F ）
9．属于湿式清灰的旋风除尘器有水膜除尘器、中心喷水旋风除尘器两种，由于消除了反弹、冲刷等引起的二次扬尘，因而除尘效率可显著提高。 （ T ）
10. 袋式除尘器的高效率，粉尘初层起着比滤料本身更为重要的作用。 （ T ）
四、分析简答题（共30分）

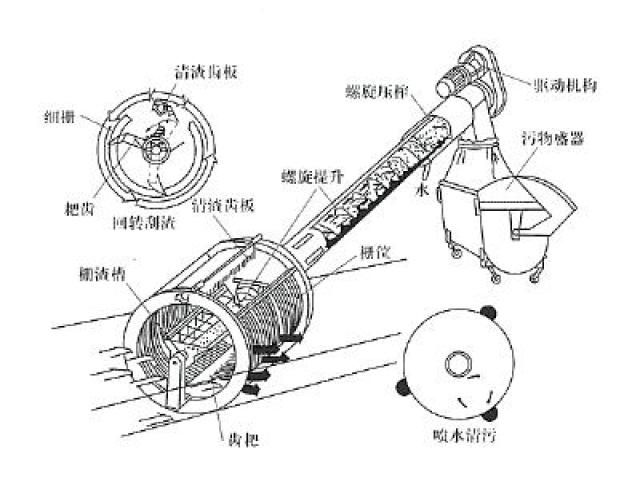

1. 试列举6种较为典型的格栅除污机？并结合下图所示的转鼓式格栅除污机(或螺旋格栅除污机)，描述其工作机理或工作过程。（8分）
答：格栅除污机的类型主要有：链条回转式多耙格栅除污机、高链式格栅除污机、双栅格栅除污机、背耙式的格栅除污机、自清式格栅除污机、弧形格栅除污机、阶梯式格栅除污机、钢丝绳牵引式格栅除污机、移动式格栅除污机、转鼓式格栅除污机(或螺旋格栅除污机)等。（3分）
转鼓式格栅除污机(或螺旋格栅除污机)，格栅片按栅隙(5-12mm)制成鼓形栅筐，处理水从栅筐前流入，通过格栅过滤，流向水池出口，栅渣被截留在栅筐内。累积在栅条上的滤渣又形成过滤层进一步起到过滤作用，从而提高了滤渣的过滤效率。当栅筐前后的水位差达到设定值时，减速电机自动启动，安装在中心轴上的旋转齿耙回转清污。其清渣齿伸入栅条之间，将所有滤渣取出；当清渣齿耙把污物扒集至栅筐顶点(时钟12点)的位置时，开始卸渣(能靠自重下坠的栅渣卸入栅渣槽)；然后清渣齿耙又自动后转15°，被栅筐顶端的清渣齿板把粘附在耙齿上的栅渣自动刮除，卸入栅渣槽。栅渣由槽底螺旋输送器提升，至上部压榨段压榨脱水后外运，栅渣含固量可达35-45％DS。（5分）
2.吸泥机的排泥方式有几种？其中虹吸排泥与泵吸排泥有何区别？常用的吸泥泵有哪几种？（6分）
答：吸泥机吸泥的方式有虹吸、泵吸和空气提升等三种，在行车式吸泥机中主要采用虹吸排泥与泵吸排泥两种形式。（2分）泵吸排泥与虹吸式排泥的差别是，泵吸排泥各根吸泥管在水下(或水上)相互联通后再由总管接入水泵，而虹吸式排泥则单独接出水面。（2分）泵吸式吸泥机的吸泥泵常用卧式离心污水泵、立式液下泵和潜水污泥泵等。（2分）
3.气浮池的功能和结构如何（试辅以图形表示）？同时请按照分离区池深的不同功能段来初步分析确定池体的水深h。（8分）
答：气浮池的功能是确保一定的容积与池表面积，使微气泡群与水中絮凝体充分混合、接触、粘附，以保证带气絮凝体与清水分离；若不投加药剂与原水反应，则取消反应池。为了防止进入气浮池的水流干扰悬浮颗粒的分离，在气浮池的前面均设置隔板。在隔板前面的部分称为接触室(接触区)，隔板后面的部分称为分离室(分离区)。（4分）
可按照絮粒在分离区的实际运行情况，把水深 h 分成如下图所示的5个阶段：
h1 段：集水管悬高段，一般取200～400mm。主要是考虑到气浮池长期运转过程中，难免有泥砂或絮粒沉积于池底，为避免集水管口带出池底的泥砂，故预置此高度。
h2 段：速度过渡段，一般取200mm，这是因为集水管上出水孔口的流速一般为0.5～0.7m/s，而分离区内整个水体的下降速v水下=2～3mm/s，所以在这个区间段流速极不均匀，应绝对避免悬浮絮粒进入此区。
h3 段：安全段，一般取600mm，主要是适应因水量、流速、絮粒大小、微细气泡质量的变化而引起h4 增大的冲击。A-A 界面为带气絮粒与清水的分界面。
h4 段：悬浮物低密区，一般取600mm左右，也就是说此区的悬浮物还没有停止上升的运动。
h5 段：浮渣高密区，一般为100mm左右，此时浮渣已停止了上升运动，渣层也有了一定的强度，此时含水率一般在95%左右。
如此，h=h1+h2+h3+h4+h5=1.7～1.9m。（4分）

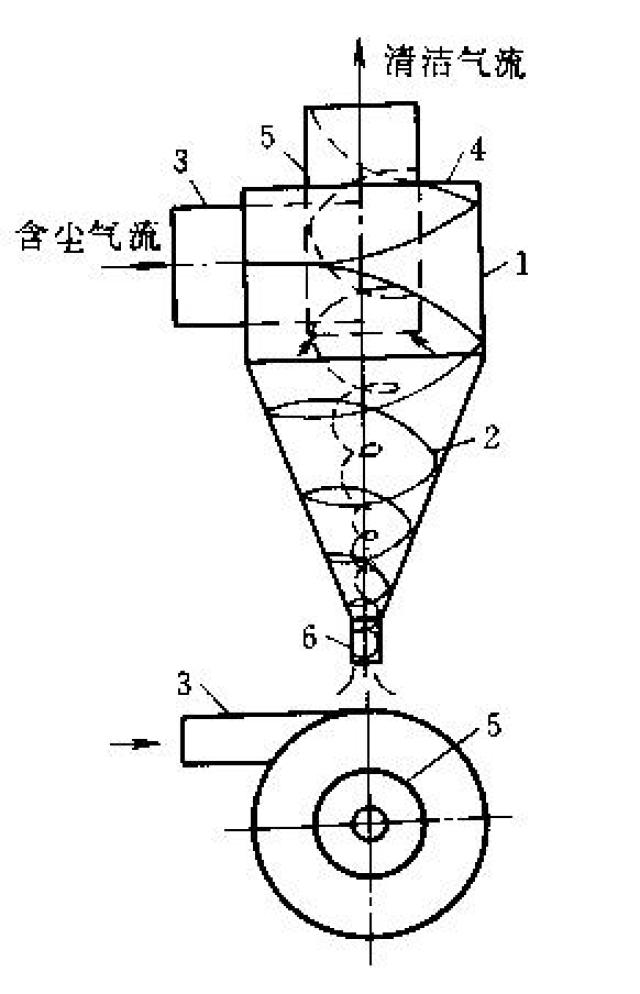

4. 试结合下图说明旋风分离器的结构及其工作机理。（8分）
答：下图为旋风除尘器的一般结构形式，它由进气管、圆筒体、圆锥体、顶盖、排出管及排灰口等组成（或1-圆筒体；2-圆锥体；3-进气管；4-顶盖；5-排出管；6-排灰口）。 （2分）
含尘气流由进气管进入除尘器后，绝大部分沿器壁以较高的速度(15-20m/s)自圆筒体呈螺旋形向下运动，通常称此为外旋气流(或外涡旋)。在旋转过程中产生离心力将密度大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去其惯性而靠入口速度的动量和向下的重力沿壁面下滑，直至从排灰口排出。（2分）外旋气流在到达锥体时，因圆锥形的收缩而向除尘器中心靠拢，根据“旋转矩”不变原理，其切向速度不断提高；当气流达到锥体下端某一位置时，即以同样的旋转方向沿除尘器的中心轴线由下向上继续作螺旋运动，形成内旋气流(或内涡旋)。最后净化气经排出管排出除尘器外，一部分未被捕集的尘粒也由此逃失。（2分）
气流从除尘器顶部向下高速旋转时，顶部的压力下降，少部分气流带着细小的尘粒沿筒壁旋转向上，到达顶部后，再沿着排出管外壁旋转向下，最后到达排出管下端附近被上升的内旋气流带走一同从排出管排走。这股旋转气流称为上涡旋，分散在这一部分上旋气流中的尘粒也随同被带走。（2分）
五、设计计算题（共10分）

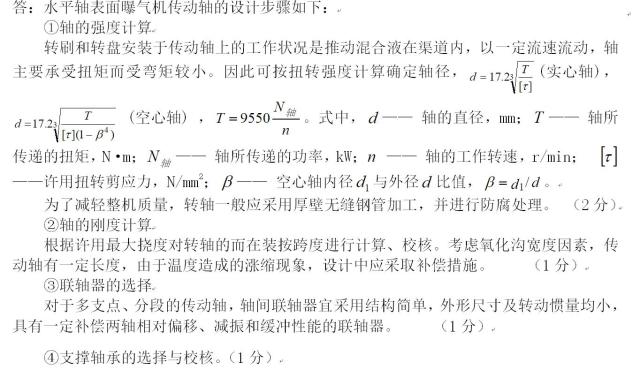

1. 利用提示所给公式，描述氧化沟用水平轴表面曝气机传动轴的设计步骤。（5分）
