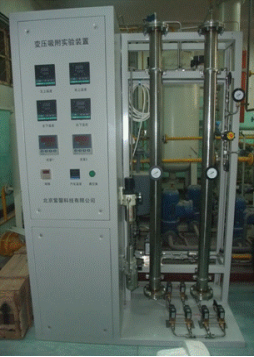

有机废气吸附分析评价试验装置

1.仪器型号：非标定制

2.功能简介：

该装置可用于单成分气体或多成分气体常压吸附和变压吸附实验，与测试系统配合可以试验实时测试控制实验。可以用来研究不同压力下，不同种类吸附剂对不同种类气体的吸附，特别对多成分的有机气体的净化分离以及其吸附/脱附过程中的传热与传质规律。

3.设备操作规程

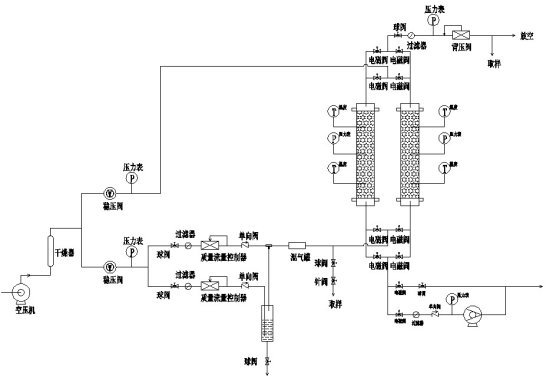

有机废气吸附法分析评价试验装置由配气系统（空压机、真空泵、气体发生器、流量计量器、气路等）、变压吸附装置（变压吸附柱、电磁(气动)阀、自控系统）、测试系统（自备气相色谱分析仪）和数据处理系统（自备电子计算机）组成。抽取的室内空气先经过装填硅胶的干燥柱，使空气中的水分得以干燥。经干燥后的空气被分成三部分，一部分直接进入混合柱，一部分用于真空吹扫，另一部分先分别进入两个微型喷淋塔，在微型喷淋塔内与循环喷淋的液态溶剂逆向接触，液态溶剂部分挥发而进入气流中，在一定温度下，形成了具有一定浓度的实验气与干燥空气的混合物，无油空压机将该混合气体送入吸附装置中进行吸附，气体进入吸附柱前的管道上有一个旁通，用于测定吸附柱入口气体的浓度。变压吸附柱为两根不锈钢管(1500×Ф66 mm），管内装填活性炭吸附剂。吸附后的气体经尾气吸收装置后用管道引到室外。在连续变压吸附过程中，两变压吸附柱是一柱进行吸附，另一柱进行脱附，每柱各经过吸附——均压——吹扫脱附——真空脱附——均压五个步骤，如此周期循环完成吸附/脱附的连续过程。其过程是通过电磁阀的开关来控制的。用时间控制器实现制电磁阀的自动控制。

4.注意事项

实验必须严格遵守操作规程，严禁烟火。

5.仪器安全责任人：朱玲
