机动车加油过程流动研究装置

1        仪器型号：非标定制

2        功能简介：

模拟加油机加油过程中的二次油气回收过程；测试二次油气回收过程中的各种相关参数及其变化特性。

3        设备操作规程

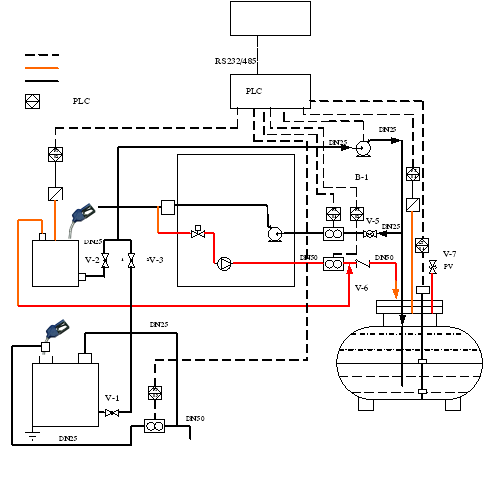

实验分为两个部分。①向油箱加油过程检测气体和液体流动；②向检测油桶中加油检测气体和液体流动。

3.1 向油箱中加油

此过程是加油机通过油罐向油箱中注入，应执行以下步骤：

①打开球阀（V-5），让油罐中液体能够流出，并通过液体流量计检测数据；

②打开止回阀（V-6），让加油中的油气返回油罐，并通过气体流量计检测数据；

③设定加油机加油升数；

④抬枪加油；

⑤完成后关闭V-5和V-6。

油箱中油满后，执行以下步骤把油打回油罐。

①打开球阀（V-2）；

②在触摸屏上点击回油泵（B-1），泵开始工作，图标变为绿色。同时显示ON；

③观察流程图中油罐的液位变化，当液位一段时间无变化时，可能油箱已空。点击泵图标，将泵停止，以防止泵空转；

④关闭V-2。

3. 2向检测油桶中加油

此过程是加油机通过油罐向检测油桶中注入，执行以下步骤：

①打开球阀（V-5）让油罐中液体能够流出，并通过液体流量计检测数据；

②设定加油机升数；

③抬枪将检测油桶配套的加油头安装到加油枪的油嘴上，用来回收加油过程中的油气。通过连接此管路上的气体流量计检测油气数据；

④开始加油；

⑤完成后，关闭球阀（V-5），将加油头卸下，把油枪挂回加油机。

检测油桶中油满后，执行以下步骤把油打回油罐。

①打开球阀（V-1）、（V-3）。

②在触摸屏上点击回油泵（B-1），泵开始工作，图标变为绿色。同时显示ON。

③观察流程图中油罐的液位变化，当液位一段时间无变化时，可能油桶已空。点击泵图标，将泵停止，以防止泵空转。

④关闭V-1、V-3。

4          注意事项

实验必须严格遵守操作规程。

5          仪器安全责任人：朱玲
