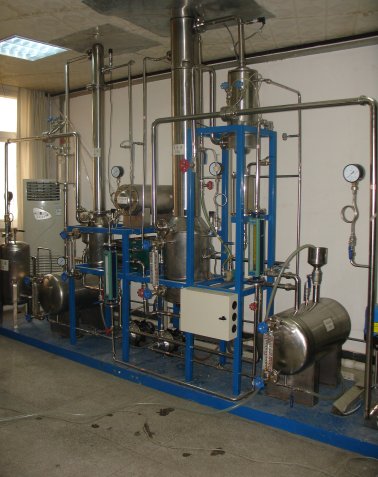

二氧化碳吸收法富集试验装置

1. 仪器型号：非标定制

2. 功能简介：

该系统是测试吸收法处理CO2效率的装置，还可用于吸收过程参数的测定，吸收液的优化等研究。

1. 设备操作规程

3.1 开车前准备

⑴检查外部供电系统，确保控制柜上所有开关均处于关闭状态；⑵开启总电源开关；⑶打开24V电源开关，打开仪表电源开关。查看所有仪表指示是否正常；⑷打开PLC控制器，登陆界面，设置好各项参数；⑸准备原料，根据实验的需要配制一定浓度的二乙醇胺溶液90L，通过贫液加料漏斗加入贫液储罐中至其容积的1/2-1/3；

3.2 运行操作

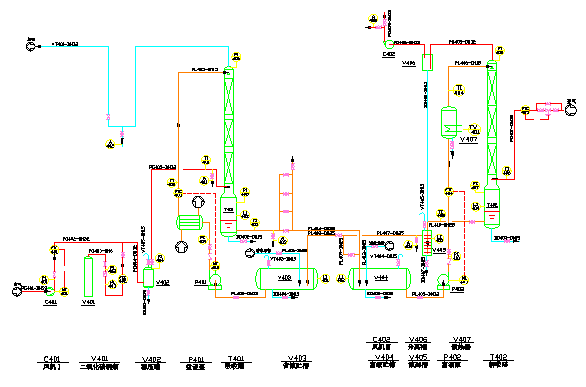

⑴开启贫液泵（P401）的进出口阀（VA11、VA12）、开启贫液泵（P401）、向吸收塔（T401）泵入吸收液，根据实验需要调节贫液泵（P401）出口流量；

⑵当吸收液进入吸收塔后，打开吸收分级出口阀（VA401），启动吸收风机（C401），开稳压罐（V402）进口阀（VA04），用PLC控制器调节风机流量。打开二氧化碳钢瓶（V401）出口阀（VA02），调节二氧化碳钢瓶减压阀（VA03），控制减压阀（VA03）后压力<0.1MPa，且二氧化碳出口压力等于缓冲罐的压力，用质量流量计调节二氧化碳的流量，使得在稳压罐中的混合气的浓度符合实验的要求，为了确保稳压罐浓度稳定，用CO2检测仪监测稳压罐中混合气的浓度，待浓度稳定并负荷实验要求时，想吸收塔（T401）供气；

⑶开启并调节吸收塔出料阀VA18，排放吸收液至富液槽，控制吸收塔釜出料流量，使吸收塔釜液位稳定在1/2-1/3之间；

⑷吸收塔操作稳定后，根据贫液曹液位变化情况，想贫液槽中适当补充新鲜贫液，保持贫液槽的液位稳定在1/2-1/3液位计左右；

⑸对吸收后的剩余气体进行监测，由于吸收后的浓度相对较低故采用YT9800型CO2检测仪，记录数据，考察吸收效果。与此同时，从吸收塔底取样（吸收后的吸收液）测定富液的CO2摩尔负荷；

⑹待富液槽的液位达到50mm时，开启富液泵（P402）进出口阀（VA23、VA24）、启动富液泵（P402）、以较大的流量向解吸塔（T402）加入料液。在向解吸塔加料的同时要注意富液槽的液位不能过低；

⑺当解吸塔液位达到一定程度时，停富液泵，开启解吸塔釜加热系统，当解吸塔温度达到80℃时，开解吸塔顶换热器冷却水进口阀（VA26），调节冷却水流量使蒸汽完全冷凝；

⑻当吸收塔温度达到解吸温度（95℃），启动富液泵（P402）、调节富液泵（P402）出口流量（应该与贫液泵流量相同，以保证吸收和解吸平衡）开启并调节解吸塔出料阀（VA31），控制解吸塔釜液位在70-200mm处；

⑼当解吸分离罐液位超过2/3时，打开回流泵出口阀（VA29），启动回流泵P403，调节回流流量，控制液位稳定。同时注意观察吸收解吸两塔釜液位和富液、贫液槽液位是否稳定；

⑽系统稳定后，间隔固定时对吸收它的进出口、解吸风机的出口气体和吸收解吸塔釜的吸收液取样分析。

3.3 停车

⑴先关闭二氧化碳钢瓶出口阀；⑵停止吸收风机（C401）；⑶关闭贫液泵和富液泵以及相关的阀门，将吸收塔釜和解吸塔釜的残夜收集到储也容器中，可供下次使用；⑷停解吸塔加热系统；⑸停解吸风机（C402）；⑹切断装置电源，做好操作记录；⑺检查停车后设备、阀门、仪表状况。

1. 注意事项

实验必须严格遵守操作规程，实时观测解析塔的温度。

1. 仪器安全责任人：朱玲

气相色谱仪（自动进样）3420

1. 仪器型号

北分BF3420。

1. 技术指标

 温度控制：色谱柱箱：室温-400&ordm;C，注样器恒温箱：室温-400&ordm;C，检测器恒温箱：室温-400&ordm;C；.工作电压：AC 220V&plusmn;10%  50Hz；工作电流：15A；消耗功率：1650W。

检测器：TCD检测限≤9&times;10-6 mg/ml(H2中n-C16)；FID检测限≤8&times;10-12 g/s(n-C16)。

3．功能简介

气相色谱仪在石油、化工、生物化学、医药卫生、食品工业、环保等方面应用很广。它除用于定量和定性分析外，还能测定样品在固定相上的分配系数、活度系数、分子量和比表面积等物理化学常数；是一种对混合气体中各组成分进行分析检测的仪器。

4. 测量操作规程

4.1 操作前准备

（1）打开一体机电源，检查气密性，N2、空气、H2流量稳定至设定值；

（2）打开色谱电源，检查电路和气路是否正常；

（3）打开计算机，点击工作站软件。

4.2 主机操作

（1）通过BUILD和GC CONFIGURE建立检测方法；

（2）按住SHIFT和B键点火，确定点火后，等READY灯亮开始进行分析，通过六通定量阀进样，立即按START键，仪器进入运行状态，此时RUN灯亮，开始检测；

（3）通过软件采集数据。

4.3 关机

仪器在测定完毕后，将检测器熄火，关闭空气、氢气，将炉温降至50℃以下，检测器温度降至100℃以下，关闭进样口、炉温、检测器加热开关，将工作站退出，然后关闭主机，最后关闭一体机，切断电源。

5. 使用注意事项

（1）检测器、进样口和炉温降到室温以下才能关机；

（2）先开一体机，再开主机；先关主机，再关一体机；

（3）仪器的移动，安装，更新或升级应当由仪器负责人或供应商完成，操作者不得随意移动，拆装仪器；

（4）                仪器出现故障，请立即告知仪器负责人，由负责人集中处理，解决问题。

6. 安全责任人

朱玲：13683318665。

粉尘真真密度测定装置

1. 仪器型号：搭建。

2. 功能简介：测定粉体材料的真密度。

3. 测量操作规程

（1）取4个干燥比重瓶，分别把瓶子和瓶塞编号，并将瓶塞塞在瓶盖上，分别放在天平上称量，其质量以M1表示；

（2）在每个比重瓶中放入5-10g的干燥粉尘，将瓶塞盖上，称量瓶和粉尘的总质量，以M2表示；

（3）连接好粉尘真密度测定装置，检验装置的气密性。开启真空泵抽真空，当剩余压力小于0.03MPa时，方可进行下步操作，否则应找出原因，直至使剩余压力小于0.03MPa为止，真空装置的真空度为大气压力减去真空装置的剩余压力。

（4）把装有粉尘的比重瓶旋下瓶塞，放入真空缸内，将比重瓶口对准注液管，向龙头瓶中注入浓度为0.003mol/L的六偏磷酸钠水溶液。开动真空泵，当真空缸内的剩余压力达0.03MPa以下时，再继续抽气10-20min后关闭真空泵；

（5）分别向比重瓶中注入分散液，大约为比重瓶容积的3/4时停止注液。静置5-10min，再注液至低于瓶口12～15mm。 然后从真空缸中拿出比重瓶。慢慢地盖上瓶塞，使瓶内及瓶塞的毛细管中无气泡。

（6）用滤纸吸掉比重瓶毛细管口上高出的一滴液体（但切勿将毛细管中液体吸出）、仔细擦干比重瓶的外部，并立即称量，准确到0.0001g，其质量以R表示；

（7）把比重瓶中液体倒掉，清洗干净。再用六偏磷酸钠水溶液冲洗几次。然后把比重瓶放入真空缸中，向其中注入六偏磷酸钠水溶液，使液面低于瓶口12～15mm，盖上瓶塞，称量比重瓶加六偏磷酸钠水溶液的质量，以W表示；

（8）按式计算粉尘的真密度。

4. 使用注意事项

（1）实验过程中，瓶盖和瓶塞必须保持配套；

（2）向称量瓶中注入分散液时，粉尽量末充分分散在溶液中；

（3）仪器出现故障，请立即告知仪器负责人，由负责人集中处理，解决问题。

5. 安全责任人

朱玲：13683318665。

油气吸附装置

1. 仪器型号：搭建。

2. 功能简介：测定吸附剂对汽油蒸气的吸脱附性能。

3. 测量操作规程

（1）取4个表面皿，分别称量质量，记为m0；

（2）向表面皿中添加适量测试所用的活性炭，以铺满表面皿表面为准，称量质量，记为m1；

（3）把装有活性炭的表面皿放入吸附装置中，密封，开始吸附实验；

（4）每个2min打开密封盖，取出表面皿，测量质量，记为m2；随着吸附时间的增加，逐渐该为5min、10min测量一次，直至前后两次质量变化小于0.001g，活性炭达到吸附平衡，吸附实验结束。

（5）将装有吸附饱和活性炭的表面皿放入真空脱附装置中，连接真空泵，真空度为-0.1MPa的条件下进行脱附；

（6）每个2min打开密封盖，取出表面皿，测量质量，记为m3；随着脱附时间的增加，逐渐该为5min、10min测量一次，直至前后两次质量变化小于0.001g，活性炭达到脱附平衡，脱附实验结束。

4. 使用注意事项

（1）吸附实验过程中，打开吸附装置后，尽快一次性取出4个表面皿，以减少汽油挥发对环境的影响；

（2）脱附实验过程中，关闭真空泵后，应先缓慢拧开泄压旋钮，在压力平衡后再打开脱附装置的上盖；

（3）整个实验过程中，严禁使用手机。

5. 安全责任人

朱玲：13683318665。
