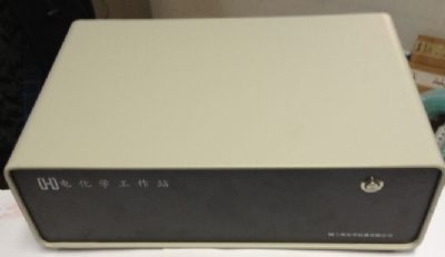

CHI660e电化学工作站

1. 仪器型号： CHI660e

2. 技术指标:  电压范围-10~10V；电流范围-250~250mA

3. 功能简介：循环伏安和线性扫描等电化学分析技术

4. 测量操作规程

(1)打开仪器后部的开关。

(2)将所需要检测的体系（一般为某物质的溶液）放置在烧杯或其他适合的容器中，将所需要采用的电极放置在溶液内。

(3)电极一般采用三电极系统，分别为工作电极、对电极、参比电极，起接线如下：绿色夹头接工作电极，红色夹头接对电极，白色夹头接参比电极；在使用两电极系统的情况下接线方式如下：绿色夹头接工作电极，红色和白色夹头接另一电极。

(4)双击电脑上的CHI660e软件打开软件界面。

(5)点击软件中的Setup（设置）的菜单上找到System（系统）的命令，选择正确的接口，在此为com 2口。

(6)点击软件中的Setup（设置）的菜单上找到Hardware Test （硬件测试）选项，进行系统测试，大约一分钟后屏幕上会显示硬件测试的结果。

(7) 电化学技术测定：对于CV扫描，在CHI660e软件界面打开Technique，点击cyclic voltammetry，设定所需电压范围和扫描速度，点击运行即可。其他技术同CV进行。

(8)数据保存：点击保存按钮可保存原始图，点击Data list也可拷贝保存数据。

5. 注意事项

(1)检测过程中不应出现电流Overflow的现象，当软件显示电流过大的时候应及时停止实验，关闭仪器，检测电极系统之间是否有短路现象。

(2)严禁将溶液等放置在仪器上方以防将溶液溅入仪器内部导致主板损毁。

(3)仪器应避免强烈振动或撞击。

6.仪器安全责任人：韩严和
