高速动态记录仪

⒈仪器型号：DRS’s Lightning  RDT/16

⒉技术指标：

感应器全幅记录有效分辨率：不低于1280×1024，最高记录速度：16000幅/秒；降低分辨率时，最高速度可达 16000 fps； 4 GB 内存，可存储3000余幅高分辨率图像。

⒊功能简介：

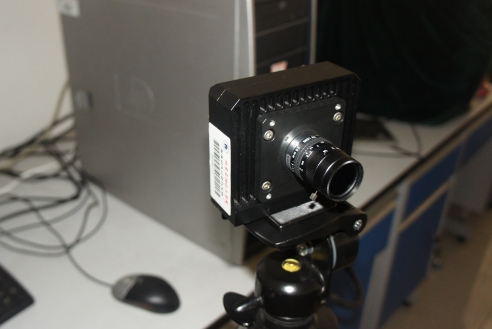

该设备为美国DRS公司的RDT/16高速摄影机，可进行质点的角度、速度、旋转测量，以及多帧的多点轨迹测量，自动生成通用报告，与软件 MiDAS 2.0 模块结合，可提供整套测试系统。

⒋电压放大器操作规程

①将视频线的两端分别连接到计算机数据采集卡的视频输入口和高速摄像机的视频输出口（video out）上。

②将加密狗插入计算机USB接口。

③打开高速动态记录仪软件MiDAS。

④在Record Options/Record Mode选项中选择Video Only；在Edit Recorded Parameters选项中设置记录速度和快门时间；在Image Settings选项中设置亮度等图像特性。

⑤在Record模块中Live状态下进行观察，需要记录时点击Record进行录制。

⑥在Play模式下可以对已经录制的视频进行回放。

⑦使用完毕后，关闭设备、计算机，并拔出加密狗。

⒌注意事项

①使用时必须将加密狗插入计算机USB接口。

②加密狗不能与其他设备的加密狗同时插入计算机，会相互干扰。

⒍仪器安全责任人：
