电压放大器

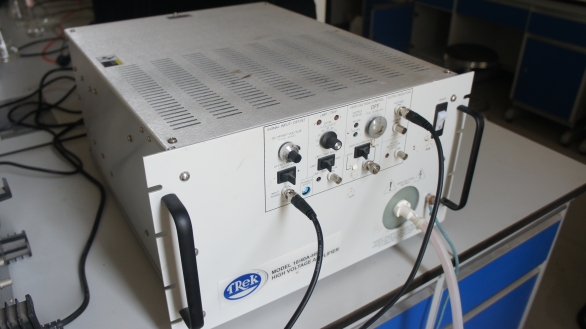

⒈仪器型号：TREK 10/40A-HS

⒉技术指标：

TRRK 10/40A-HS电压放大器提供精确的电压放大功能，能够提供0V至10KV的直流电压或者交流峰值电压，同时能够提供0mA至40mA的直流电流或者0mA至120mA的交流峰值电流。

⒊功能简介：

能够将信号发生器产生的任意波形、任意频率、任意电压（0-10V）的信号电压值放大1000倍，同时保证频率、波形保持不变。

设备具有限压、限流两种过载保护设定功能。分别对最高电压、最高电流进行设置。

与此同时，设备还具有LIMIT、TRIP两种过载保护功能。LIMIT功能下，当负载等效电阻过低，电流超过设定保护值设备将会限制用户进一步增加电压放大值，此时设备高压输出端仍然带电；TRIP功能下，当负载等效电阻过低，电流超过设定保护值设备将自动停止电压放大。

⒋电压放大器操作规程

①用双头BNC线将信号发生器输出端与电压放大器INPUT SIGNAL端连接，同时将电压放大器OUTPUT MONITORS界面的VOLTAGE端与示波器CH1输入端子连接；VOLTAGE端输出的新号是经过处理（将高压输出端电压值缩小1000倍）的信号，因此示波器上1V代表输出端电压为1000V。

②将电压放大器高压输出端与负载设备高压输入端进行连接。

③将LIMIT/TRIP MODE中的调节钮拨到LIMIT一侧，并旋转LEVEL按钮至100%。

④打开设备电源，将HIGH VOLTAGE ENABLE中的调节钮拨到LOCAL一侧，将OFF按钮拔出，点击LOCAL下方白色按钮，HV ON指示灯亮起，电压放大器已经正常输出高压。

⑤实验完毕后，将OFF按钮按下，HV OFF指示灯亮起，设备停止输出高压，关闭设备电源。

⒌注意事项

①打压放大器高压输出端必须使用其自带输出线，必要时可将其自带高压输出线末端与实验设备高压输入端电线相连，注意连接处的绝缘隔离保护。

②当设备输出高压信号后，高压线连接处，高压带电设备处禁止人员逗留，当出现异常现象时，应及时断电。

⒍仪器安全责任人：陈家庆
