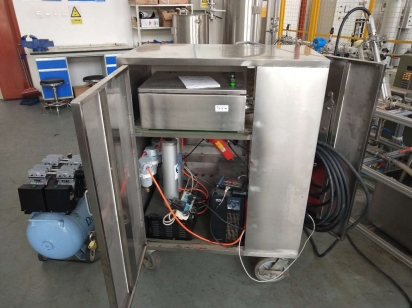

聚焦光束反射测量仪（FBRM）

⒈仪器型号：Particle Track G600

⒉技术指标：

粒径测量范围0.5~2000μm，测量温度范围0~45℃，弦长选择方法分为精细（primary）和微距（macro）两种，气动扫描系统，最小压力为4bar，流量28.3NL/min，扫描速度2m/s。

⒊功能简介：

采用聚焦光束反射测量技术的Particle Track G600 可将探头直接插入到容器内或管道中，实时追踪分散相颗粒粒径、粒径分布及粒数变化，无需取样测量；可通过改变操作参数，持续监测颗粒粒径分布和各粒径范围内粒数变化，确定操作参数对分散相颗粒聚结、破碎等行为的影响，从而进行过程参数的优化；还可用于配制符合预期的分散相颗粒粒径和粒数的乳化液或其他体系。

⒋操作规程

① 用塑料管连接空压机与FBRM过滤器，打开空压机，待出口压力表示数达到4 bar后，打开空压机出气口阀门；

② 长按UPS电源“on”键三秒，听到提示音后松开按键，待电源箱后黄灯亮起，此时UPS电源成功启动；

③ 转动FBRM主机钥匙，主机绿色指示灯亮，探头处气动扫描系统启动，气口有气排出，证明此时FBRM主机开启。

④ 电脑开机，双击打开桌面iC FBRM软件，进入实验初始界面，在界面上方工具栏选择Tools→instrument connections→FBRM G600，点击connect，连接到仪器；

⑤ 在start page界面点击New experiment，确定文件名和保存路径，选择单次扫描间隔和实验持续时间，点击next进入探头净度检测，冲洗及擦拭镜头保证检测到的颗粒数目＜300，确保后续测量准确无误后点击finish；

⑥进入测量界面，点击三角符号开始测量，测量期间，Trends区域内，可点击曲线任意位置，右键添加用户标记；右侧Tool box区域内，可通过Averaging改变windows size平滑曲线，控制图形圆整程度；

⑦ 在右侧Display distribution 处可以选择切换primary（精细）或macro（微距）两种模式，primary模式对于小粒径的动态捕捉较为敏感，macro模式更适用于统计微距镜头内较大粒径颗粒的分布规律。

⑧ 数据及图像导出，点击测量曲线左上方“复制”图标，可以选择导出为图形模式和数据文本模式，粘贴至word文档中。

⑨ 实验结束后，先点击正方形符号停止实验，保存实验文件（start page界面设定的存储路径），随后依次关闭软件、FBRM主机、UPS电源、空压机。

⒌注意事项

① 使用FBRM过程中一定注意轻拿轻放，实验结束后将探头回归到原位，开机之前注意检查空压机气路是否畅通；

② FBRM探头的测试位置需要与来液流动方向呈30~60°夹角，保证测量过程不会出现流动死区，且要保证镜头附近无大量气泡堆积；

③ 每次实验结束后打开空压机底部放水阀门进行排水，防止积水造成空压机内部的锈蚀而损坏空压机；

④ FBRM所使用的UPS电源，长期不使用时注意充满电存放。

⒍仪器安全责任人：蔡小垒
