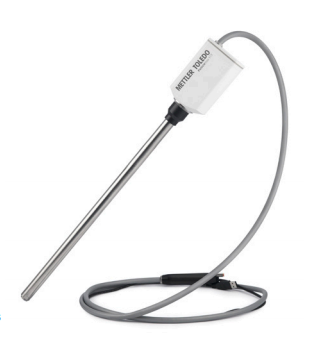

颗粒录影与测量（PVM）

⒈仪器型号： ParticleView V19

⒉技术指标：

探头液接温度范围10℃~120℃（标准），探头液接压力范围0bar~10bar（标准）。电源要求：供电USB扩展器；100~240V（自动切换），50/60Hz，0.3A。空气要求：使用清洁干燥的空气或氮气进行吹扫；低流速吹扫（可选，避免冷凝）。探头视野范围：1300μm×890μm。光学分辨率：>2μm。图像分辨率：1500×1024pixels。

⒊功能简介：

ParticleView可以记录工艺工程中自然存在及其颗粒结构的高分辨率图像。通过工具，可对每个图像进行实时分析，并在实时过程条件下呈现有关颗粒粒径、数量与形状的简单趋势。借助该工具，可以观察颗粒的形成、生长、破碎和形变过程，并深入了解其过程的隐性机理。

⒋操作规程

1        开机：打开专用计算机、并将PVM通过USB接头与计算机连接好，双击IC

PAM软件，建立文件即可。

2        测量：

①将PVM的探头伸入待测样品中，点击计算机中的开始按钮，即可开始测量，在软件的窗口可以随时观察样品的观测情况，并且软件会实时记录每一时刻所拍到的图像。

②如遇到镜头模糊的情况，可以将用擦镜纸顺着一个方向对镜头进行擦拭，之后继续测量即可。

3        清理：测量结束后，要将PVM的镜头擦拭干净，放回原处保存好。

4        数据处理：在专用计算机中可以通过设置好的保存路径找到存储的文件，即可提取任意时刻的图像数据。

⒌注意事项

1        探头窗口的材料是蓝宝石，不要随意磕碰，要轻拿轻放。在测量样品时，要将探头固定好。

2        仪器用完必须擦拭干净后再放回原处，不允许在样品中一直放置。

⒍仪器安全责任人：刘美丽
